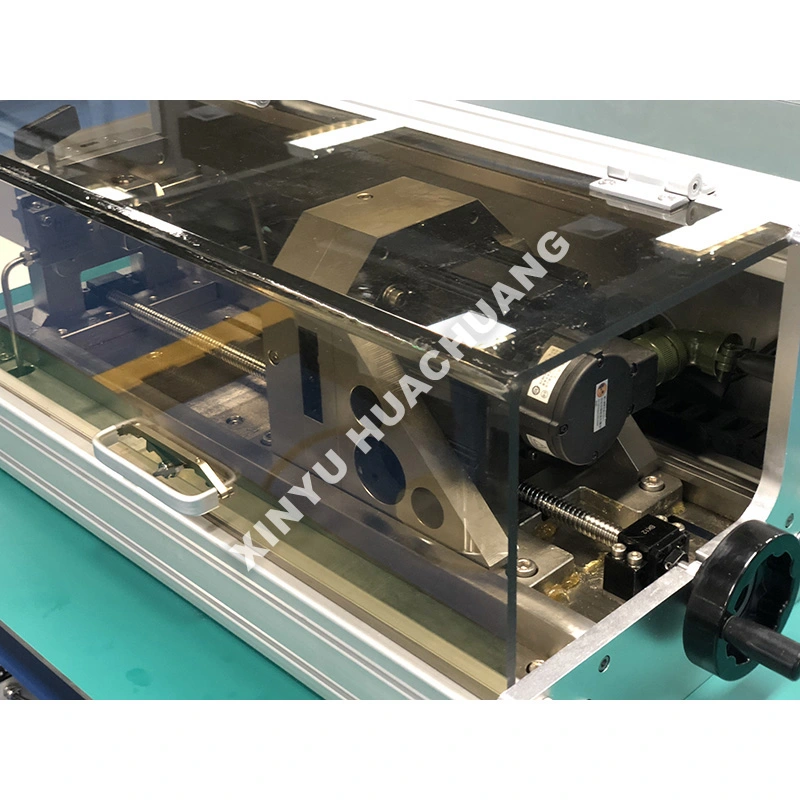

Машина за испитивање замора савијања фитинга за цеви

КСИНИУ ХУАЦХУАНГ машина за испитивање замора савијања цевних фитинга је високо специјализован апарат за испитивање индустријског нивоа посебно пројектован за процену структуралног интегритета и заморног века компоненти цевовода под сталним оптерећењима савијања. Дизајнирана да симулира динамичке напоне у стварном свету, ова машина за испитивање замора при савијању компоненти цевовода прецизно примењује цикличне моменте савијања како би проценила почетак и ширење прслине. Опремљен интелигентном ПЛЦ/ПЦ аутоматизацијом и сигурносним блокадама на више нивоа, обезбеђује безбедан дуготрајан рад без надзора док испоручује високо поновљиве податке С-Н криве за истраживање и развој, контролу квалитета и индустријску сертификацију.

Принцип рада

Машина за испитивање замора при савијању фитинга ради безбедним стезањем цеви или узорка фитинга и применом контролисаног, понављајућег момента савијања помоћу високо прецизних серво-хидрауличних или серво-електричних актуатора. Машина се може конфигурисати за савијање у једној равни, ротационо савијање или сложено вишеосно оптерећење како би се симулирала стварна радна напрезања цевовода. Током теста, систем континуирано прати и бележи параметре као што су угао савијања, примењени момент, број циклуса и деформација. Тест се аутоматски завршава када се узорак ломи или достигне унапред дефинисани праг цурења, пружајући тачне податке о заморном веку.

Где сија?

● Циклично учитавање високе прецизности: Садржи врхунске серво актуаторе и ћелије за оптерећење како би се обезбедила тачна и стабилна примена сложених таласних облика савијања (синус, троугао, блок) уз минималну буку.

● Могућност тестирања више оса: Подржава тестове замора у једној равни, у две равни и ротационим савијањем ради прецизног симулирања постављања цевовода у стварном свету и оперативних напона.

● Интелигентно прикупљање података: Интегрисани софтвер за рачунар аутоматски бележи криве у реалном времену (момент-угао, циклус-неуспех), израчунава век трајања замора и генерише свеобухватне извештаје о испитивању.

● Робусна и безбедна конструкција: Израђена од ливеног оквира за тешке услове рада и сигурносних блокада на више нивоа (заштита од преоптерећења, заустављање у нужди, задржавање лома, детекција цурења) како би се обезбедила безбедност оператера и дуговечност опреме.

● Прилагодљиво причвршћивање: Нуди широк спектар специјализованих спојница и крајњих конектора за безбедно држање цеви различитих пречника, дебљина зида и геометрије фитинга.

Техничке спецификације

Где је применљиво?

● Индустрија нафте и гаса: Процена замора бушаћих цеви, омотача, цевовода и цевовода под екстремним цикличним савијањем.

● Петрохемија и производња електричне енергије: Тестирање цеви измењивача топлоте, цеви за котлове и водова за пару високог притиска.

● Аутомобилска и ваздухопловна индустрија: Процена издржљивости издувних система, водова за гориво и хидрауличних цеви под вибрацијама и савијањем.

● Изградња и инфраструктура: Процена века трајања конструкцијских челичних цеви, скела и компоненти моста.

● Медицински уређаји: Тестирање флексибилности и отпорности на замор катетера, водича и стентова.

Мере опреза при употреби

● Правилно поравнање узорка: Увек се уверите да је узорак савршено поравнат у учвршћењима да бисте спречили ненамерна аксијална оптерећења или ексцентрично савијање које могу да искриве резултате замора.

● Провера силе стезања: Проверите да ли је сила стезања довољна да спречи клизање узорка током тестирања великог циклуса, али не толико висока да би изазвала прерано пригњечење у тачкама хватања.

● Подешавање детекције цурења: За компоненте шупљег цевовода, увек повежите унутрашњи систем за праћење притиска и сензоре за откривање цурења пре почетка теста.

● Постепено повећање оптерећења: Користите софтверску програмибилну функцију повећања оптерећења да бисте постепено повећали амплитуду савијања до циљног нивоа, спречавајући ударно оптерећење.

Водич за одржавање

● Свакодневно: Прегледајте све стезне елементе и ручке на хабање, пукотине или деформације. Проверите нивое хидрауличног уља (ако постоји) и проверите да ли све сигурносне блокаде функционишу исправно.

● Недељно/месечно: Подмажите све покретне спојеве, шине водилице и спојеве актуатора у складу са спецификацијама произвођача. Очистите тестно подручје и проверите да ли су електрични спојеви лабави.

● Тромесечно: Извршите свеобухватну калибрацију система мерних ћелија, енкодера угла и претварача притиска користећи сертификоване референтне стандарде. Прегледајте хидраулична црева и фитинге да ли има знакова хабања или цурења.

● Пост-тест: Увек пратите правилан редослед искључивања након прелома узорка. Пажљиво уклоните сломљени узорак, очистите прибор и проверите да ли актуатор има било какво оштећење узроковано изненадним ослобађањем оптерећења.

Сервис и подршка након продаје

У компанији КСИНИУ ХУАЦХУАНГ, посвећени смо пружању свеобухватне и поуздане подршке након продаје како бисмо осигурали континуиран и ефикасан рад ваше опреме. Наш наменски сервисни тим је увек спреман да вам помогне.

Свеобухватна гаранција

Поносно нудимо двогодишњу гаранцију на нашу опрему. Током овог периода, пружамо бесплатне услуге одржавања и поправке за све проблеме у вези са квалитетом, осим оних узрокованих неправилним радом, неовлашћеним модификацијама или вишом силом. За опрему након двогодишњег гарантног рока, настављамо да нудимо услуге доживотног одржавања, наплаћујући само трошкове заменских делова и рада.

Механизам за брзо реаговање

Нудимо 7×24 сата професионалну инжењерску телефонску подршку. По пријему обавештења о грешци, наш технички тим ће одговорити у року од 24 сата и обезбедити одрживо решење. Ако је потребна услуга на лицу места, наши професионални инжењери ће стићи у ваш објекат у року од недељу дана. У посебним околностима када се опрема не може поправити, ми ћемо је безусловно заменити новом јединицом или обезбедити замену током двогодишњег гарантног рока, или ћемо предузети неопходне мере за враћање нормалног рада.

Често постављана питања (ФАК)

П1: Како машина симулира оперативне напоне цевовода у стварном свету?

О: Машина безбедно стеже цев или узорак фитинга и примењује контролисане, понављајуће моменте савијања користећи високопрецизне серво-хидрауличне или серво-електричне актуаторе. Може се конфигурисати за савијање у једној равни, ротационо савијање или сложено вишеосно оптерећење како би се реплицирали стварни услови напрезања које цевоводи доживљавају у раду—укључујући слијегање тла, термичко ширење и замор изазван вибрацијама.

П2: Које параметре систем прати током теста на замор?

О: Систем континуирано бележи угао савијања, примењени момент, број циклуса и податке о деформацији у реалном времену. Овај свеобухватни скуп података омогућава инжењерима да нацртају С-Н криве (напрезање у односу на број циклуса) и одреде тачан век замора компоненте цевовода под одређеним условима оптерећења.

П3: Како машина одређује када је узорак покварио?

О: Тест се аутоматски завршава када се узорак ломи или достигне унапред дефинисани праг цурења. За испитивања цеви под притиском, систем прати унутрашњи притисак и детектује сваки пад притиска који указује на пукотину кроз зид, обезбеђујући да мерење века трајања замора одражава стварни квар, а не произвољна ограничења циклуса.

П4: Да ли машина може да тестира и равне делове цеви и фитинге као што су колена и Т?

О: Да. Систем затезања и конфигурација актуатора су подесиви за смештај равних делова цеви, колена, Т, прирубница и других цевоводних спојева. Сваки тип узорка се може тестирати у свом најкритичнијем режиму савијања да би се идентификовала најслабија тачка у систему цевовода.

П5: Зашто је испитивање замора при савијању неопходно за квалификацију цевовода?

О: Цевоводи у нафти и гасу, хемијској преради и производњи електричне енергије су подложни цикличним оптерећењима савијања услед кретања тла, термичког циклуса и вибрација опреме. Испитивање замора при савијању обезбеђује податке од циклуса до отказа који су потребни за постављање интервала инспекције, валидацију маргина дизајна и обезбеђивање усклађености са стандардима интегритета цевовода као што су АПИ 570 и АСМЕ Б31.3.
