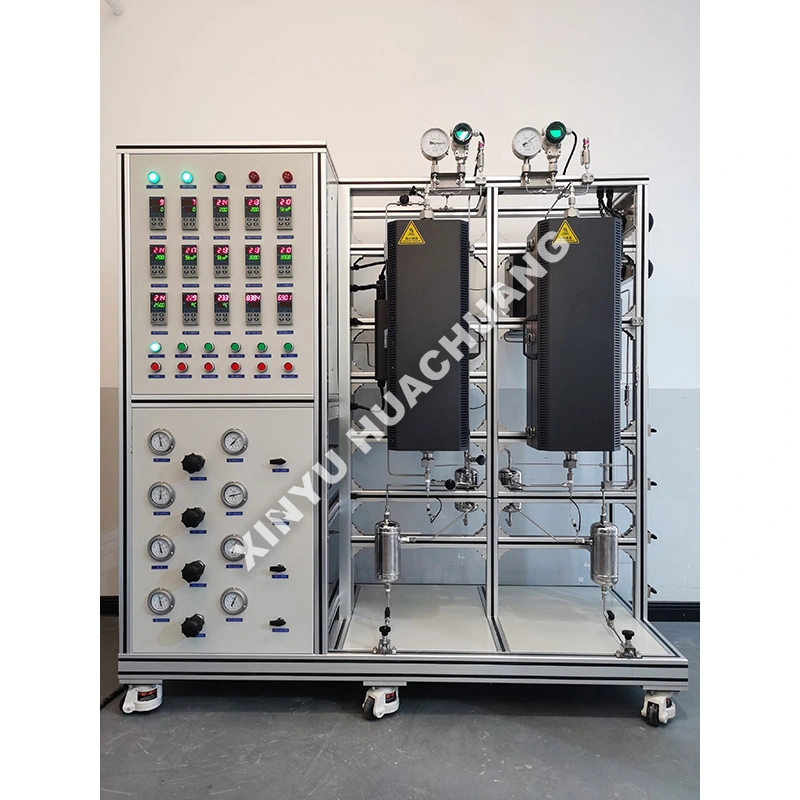

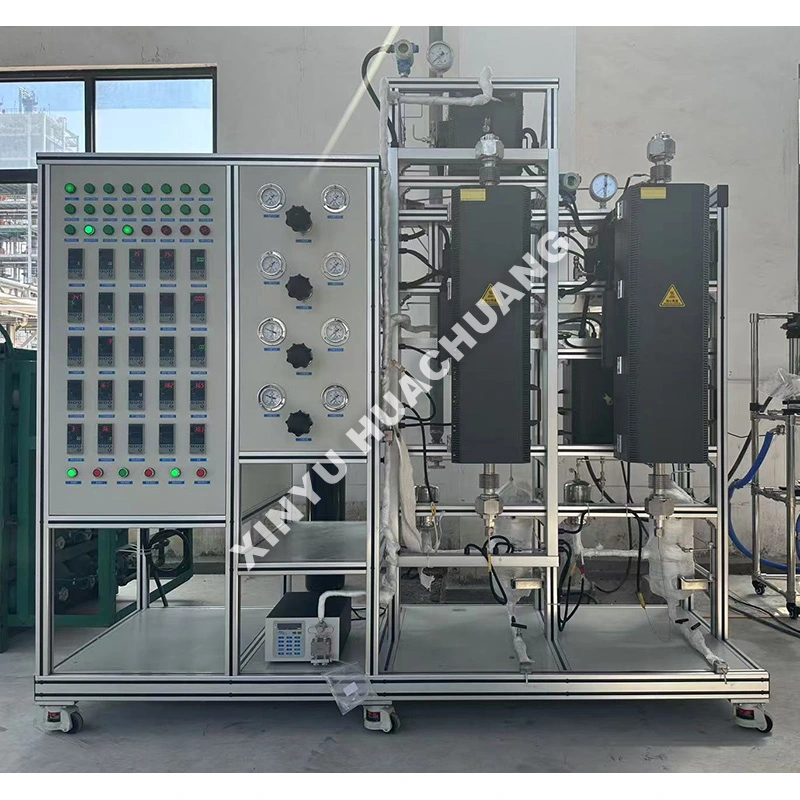

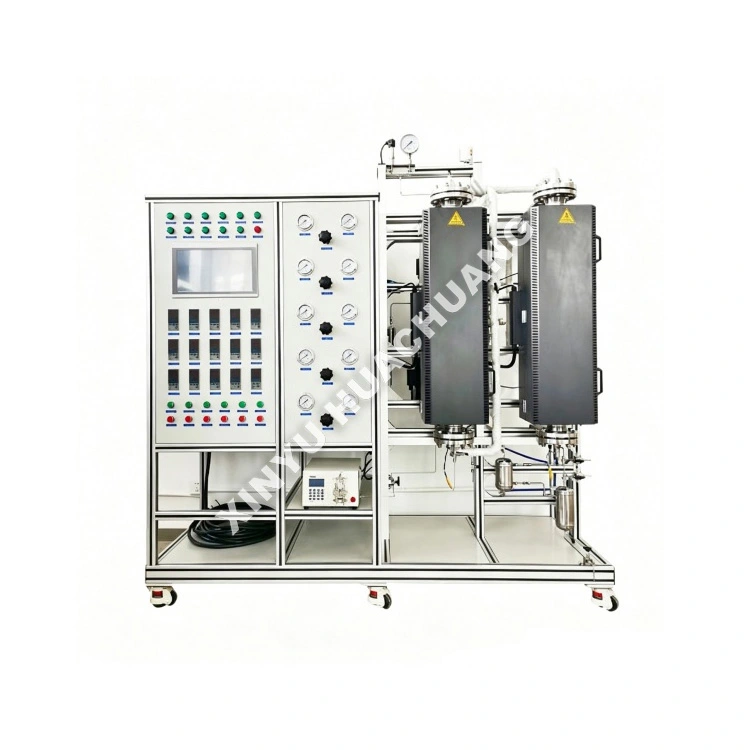

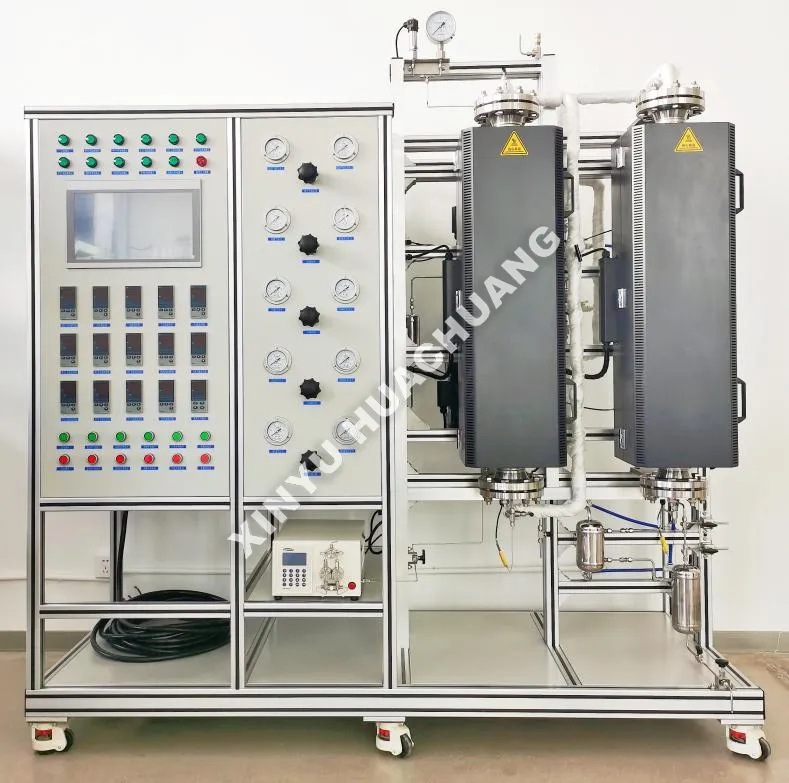

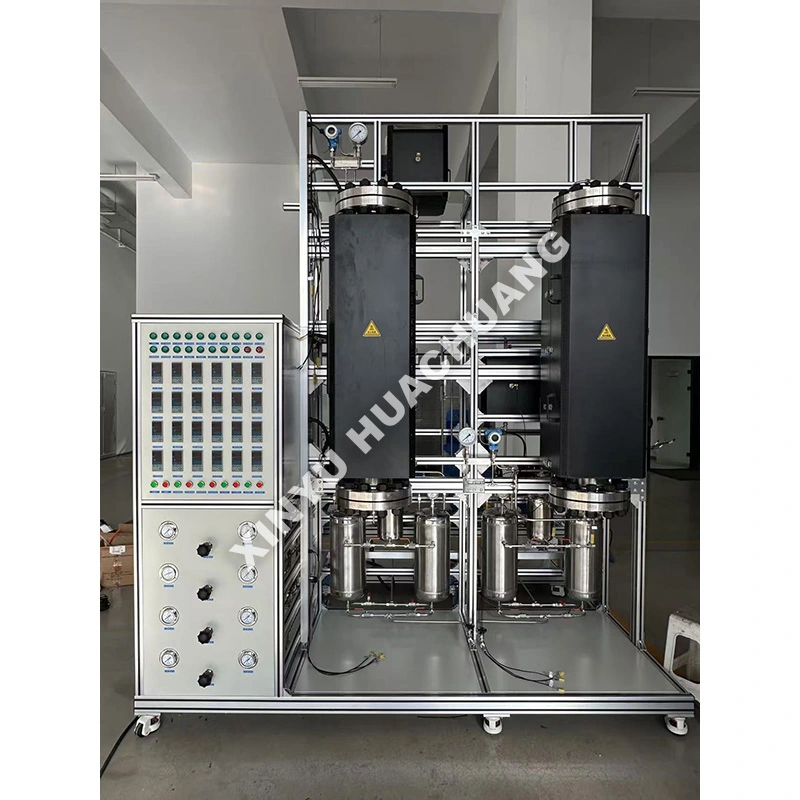

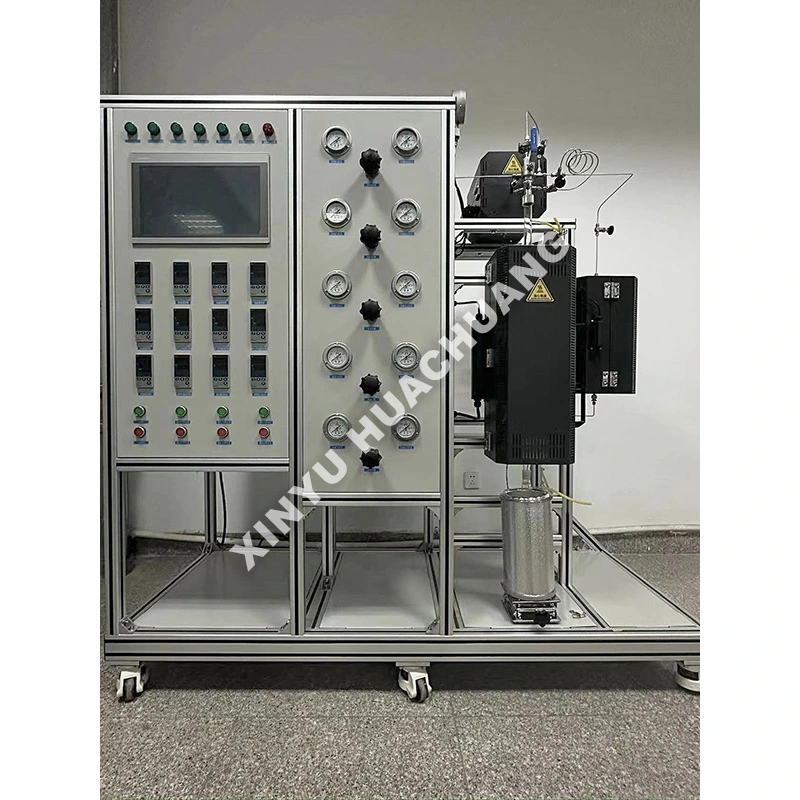

Експериментална јединица за реформу метана

Експериментална јединица за реформу метана КСИНИУ ХУАЦХУАНГ је високо аутоматизован лабораторијски реакторски систем пројектован за прецизно стварање сингаса и кинетичка истраживања. Дизајниран да симулира процесе индустријског реформисања метана (СМР) и сувог реформисања (ДРМ), прецизно контролише температуру, притисак и однос гаса и угљеника. Опремљен интелигентном ПЛЦ аутоматизацијом и сигурносним блокадама на више нивоа, ова јединица је идеална за скрининг катализатора, оптимизацију процеса и истраживање производње водоника у енергетским и петрохемијским пољима.

Принцип рада

Експериментална јединица за реформисање метана ради кроз потпуно аутоматизовану секвенцу: ендотермне реакције реформисања се симулирају на повишеним температурама, при чему се метан прецизно мери помоћу контролера масеног протока и затим се меша са паром (преко загрејаног балона) или угљен-диоксидом. Након предгревања, гасовита сировина улази у реактор са фиксним слојем – напуњен катализатором на бази никла или племенитог метала – где реформинг претвара метан у водоник и угљен моноксид. Током целог процеса, јединица одржава потребан профил високе температуре преко напредног система за контролу температуре, док његов модул за анализу гаса на мрежи континуирано прати састав производа, омогућавајући у реалном времену прорачун конверзије метана и резултујући однос Х₂/ЦО.

Кључне предности

● Високотемпературна прецизност: Напредно вишезонско ПИД загревање обезбеђује уједначену дистрибуцију температуре до 900℃, што је критично за реакције ендотермног реформисања.

● Разноврсна симулација процеса: Подржава реформу метана паром (СМР), суво реформисање (ДРМ) и аутотермално реформисање (АТР) једноставним подешавањем састава доводног гаса.

● Прецизна контрола паре: Интегрисани систем за балонирање и испаривач са грејањем обезбеђује прецизне и стабилне односе воде и угљеника (С/Ц) без кондензације у доводним линијама.

● Интелигентна аутоматизација: Интегрисана контрола ПЛЦ-ПЦ омогућава аутоматизовано евидентирање података, генерисање историјских кривуља и дуготрајан рад без надзора.

● Робустан и безбедан дизајн: Реактори су направљени од легура отпорних на високе температуре, отпорних на корозију (нпр. СС316Л, Инцонел), са сигурносним блокадама на више нивоа за заштиту од превисоке температуре, превисоког притиска и заштите од пламена.

Техничке спецификације

Подручја примене

● Производња водоника: Истраживање и развој за парну реформу метана (СМР) за горивне ћелије и водоник из рафинерије.

● Сакупљање и коришћење угљеника: суво реформисање метана (ДРМ) за претварање ЦХ4 и ЦО2 у вредан сингас.

● Скрининг катализатора: Тестирање катализатора на бази Ни, племенитих метала (Ру, Рх, Пт) и перовскита за реакције реформисања.

● Оптимизација процеса: Проучавање ефеката температуре, притиска и односа С/Ц на конверзију метана и отпорност на коксовање.

● Академска истраживања: Фундаменталне кинетичке студије и механизми деактивације катализатора.

Мере опреза при употреби

● Грејање парног вода: Увек уверите се да су систем за производњу паре и сви низводни цевоводи правилно загрејани и изоловани како бисте спречили кондензацију воде, која може да оштети катализатор.

● Инертно пречишћавање: Увек прочистите реактор инертним гасом (Н2 или Ар) пре загревања и пре увођења паре или реактивних гасова да бисте спречили оксидацију или експлозивне смеше.

● Редослед хлађења: Након експеримента, прво зауставите довод течности, а затим наставите са протоком инертног гаса док хладите реактор на собну температуру пре искључивања.

● Безбедност гаса: Метан и водоник су веома запаљиви. Уверите се да су сви прикључци тестирани на цурење и да систем ради у добро проветреном простору са детекторима гаса.

Водич за одржавање

● Свакодневно: Проверите притисак у боцама за гас, проверите МФЦ очитавања и проверите ниво воде у балону. Уверите се да су издувни гасови правилно одзрачени или третирани.

● Недељно/месечно: Очистите или замените филтере за гас и хватаче влаге. Прегледајте заптивке реактора, вентиле и цеви да ли има знакова корозије или цурења.

● Тромесечно: Калибришите контролере масеног протока и сензоре температуре да бисте одржали тачност тестирања. Проверите заптивеност електричних прикључака у ПЛЦ орману.

● Руковање катализатором: Пажљиво пуните и вадите катализаторе да бисте избегли гњечење. Редовно пратите пад притиска; нагло повећање указује на коксовање или блокаду лежишта, што захтева регенерацију или замену.

Сервис и подршка након продаје

У компанији КСИНИУ ХУАЦХУАНГ, посвећени смо пружању свеобухватне и поуздане подршке након продаје како бисмо осигурали континуиран и ефикасан рад ваше опреме. Наш наменски сервисни тим је увек спреман да вам помогне.

Свеобухватна гаранција

Поносно нудимо двогодишњу гаранцију на нашу опрему. Током овог периода, пружамо бесплатне услуге одржавања и поправке за све проблеме у вези са квалитетом, осим оних узрокованих неправилним радом, неовлашћеним модификацијама или вишом силом. За опрему након двогодишњег гарантног рока, настављамо да нудимо услуге доживотног одржавања, наплаћујући само трошкове заменских делова и рада.

Механизам за брзо реаговање

Нудимо 7×24 сата професионалну инжењерску телефонску подршку. По пријему обавештења о грешци, наш технички тим ће одговорити у року од 24 сата и обезбедити одрживо решење. Ако је потребна услуга на лицу места, наши професионални инжењери ће стићи у ваш објекат у року од недељу дана. У посебним околностима када се опрема не може поправити, ми ћемо је безусловно заменити новом јединицом или обезбедити замену током двогодишњег гарантног рока, или ћемо предузети неопходне мере за враћање нормалног рада.

Често постављана питања (ФАК)

П1: Како ова експериментална јединица за реформу метана спречава коксовање и деактивацију катализатора током дуготрајног тестирања?

О: Коксовање је критичан изазов у ​​реформисању метана. Наша јединица има прецизно подесив систем контроле односа паре и угљеника (С/Ц), који обезбеђује оптималну стехиометрију за сузбијање таложења угљеника. Поред тога, нудимо опциони модул за пре-реформатор који претвара више угљоводонике пре главног цевастог реактора, који ради на нижим температурама да гарантује стабилне и благе услове, чиме се значајно продужава животни век катализатора током експерименталних покрета.

П2: Може ли се ова јединица прилагодити и за парну реформу метана (СМР) и за суву реформу метана (ДРМ)?

О: Да, јединица је веома разноврсна. Опремљен је независним, високо прецизним контролерима протока масе (МФЦ) за довод Х₂О (преко испаривача) и ЦО₂. Ово омогућава истраживачима да неприметно прелазе између СМР и ДРМ процеса, или чак тестирају би-реформисање, да би проценили перформансе катализатора и квалитет син-гаса (однос Х₂/ЦО) у различитим окружењима угљен-диоксида и паре.

П3: Како систем одржава прецизне температурне профиле с обзиром на високо ендотермну природу реакције реформинга?

О: Реакција реформисања захтева значајан унос енергије (700–1000°Ц). Наша експериментална јединица за реформу метана користи вишезонску програмабилну електричну пећ за грејање са напредном ПИД адаптивном контролом. Више термопарова је стратешки постављено дуж реакторске цеви како би се пратио профил температуре у реалном времену. Индустријски ПЛЦ динамички прилагођава снагу грејања да би компензовао ендотермни хладњак, обезбеђујући веома прецизне кинетичке податке.

П4: Како се високотемпературни производни гас безбедно хлади и анализира без губитка критичних података?

О: Јединица интегрише специјализовани, вишестепени систем за климатизацију гаса. Високотемпературни ефлуент прво пролази кроз хладњак за брзо гашење да би се тренутно зауставиле било какве секундарне реакције. Затим пролази кроз високо ефикасан кондензатор и сепаратор гас-течност да би уклонио неизреаговану пару и воду. Осушени сингас се затим усмерава у онлајн гасни хроматограф (ГЦ) за прецизну анализу у реалном времену конверзије ЦХ4, ЦО, ЦО2 и Х2 приноса.

П5: Који сигурносни механизми постоје за руковање водоником и угљен моноксидом на високој температури током експерименталних неуспеха?

О: Безбедност је најважнија при руковању сингасом. Експериментална јединица за реформу метана има свеобухватну безбедносну матрицу. Ако предајник протока метана поквари или се детектује пад температуре, ПЛЦ тренутно покреће хитно искључивање (ЕСД). Он аутоматски прекида довод угљоводоника, отвара вентиле за прочишћавање азота да би инертирао реактор и активира издувни вентил како би спречио акумулацију експлозивног гаса, штитећи и оператера и опрему.
