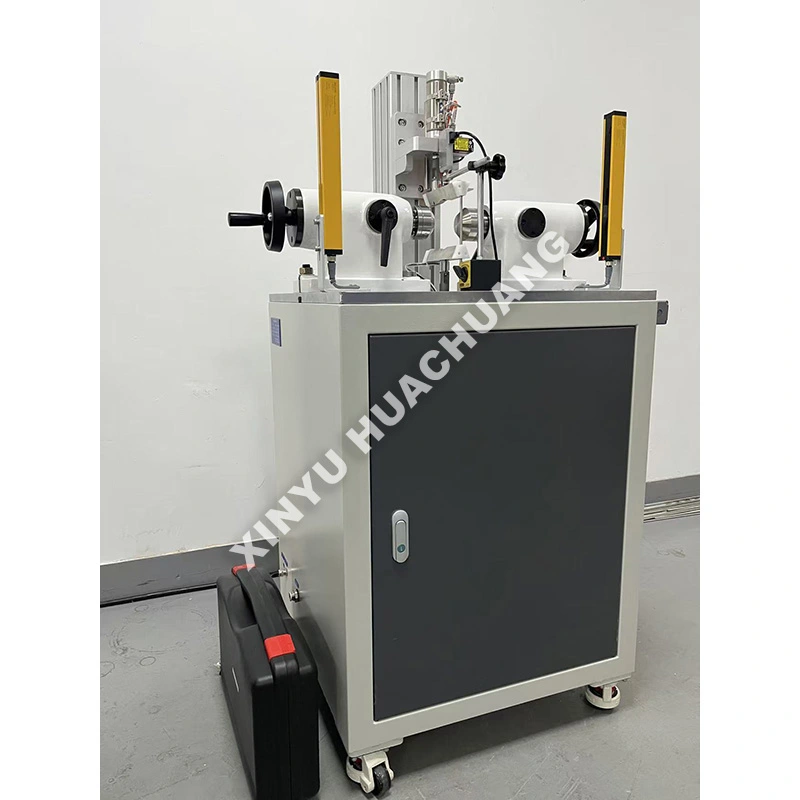

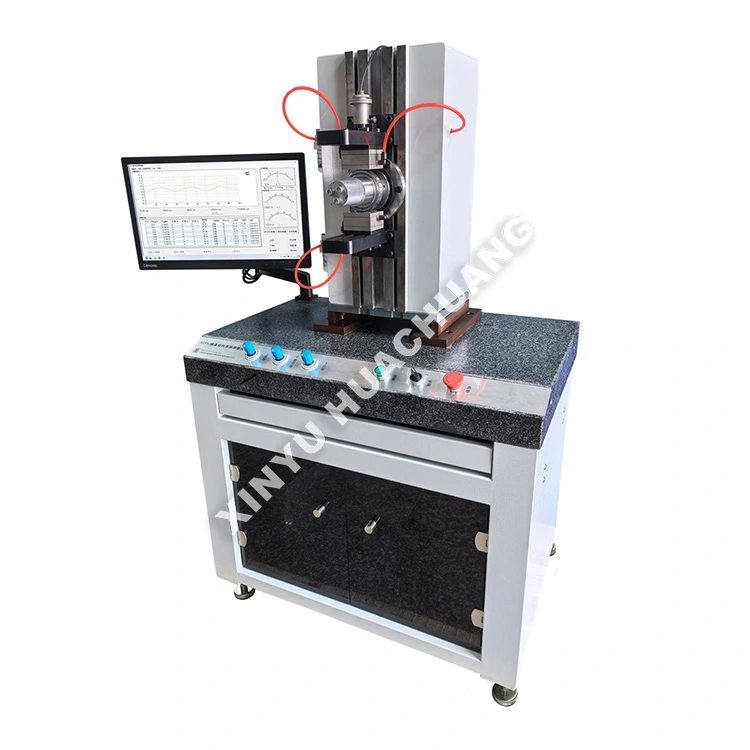

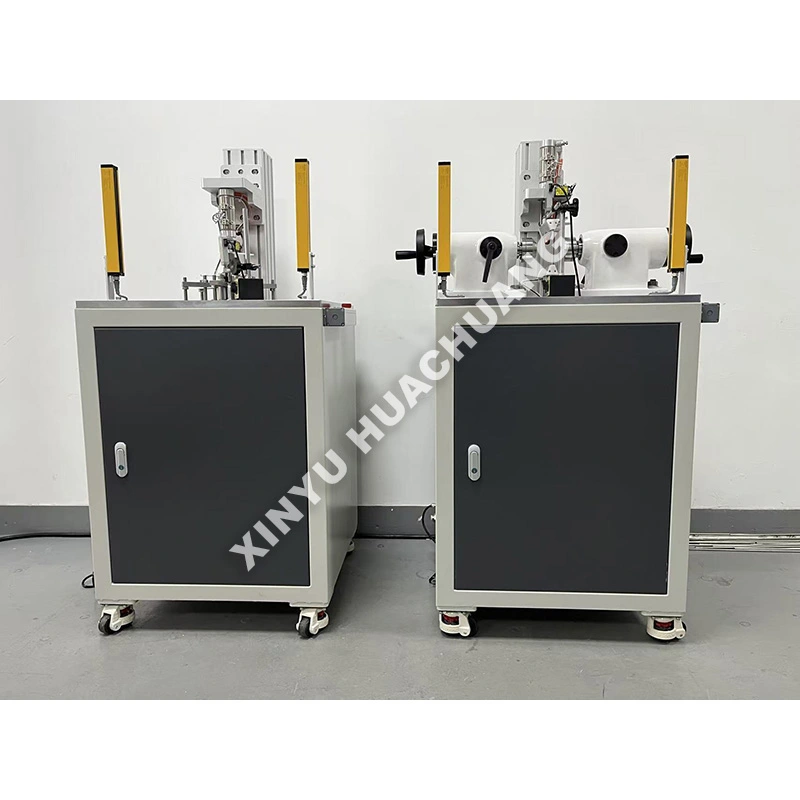

Инструмент за мерење радијалног зазора лежаја

Инструмент за мерење радијалног зазора лежаја КСИНИУ ХУАЦХУАНГ је високо прецизан, полуаутоматизован апарат за тестирање специјално пројектован за процену унутрашњег радијалног зазора котрљајућих лежајева. Дизајниран да испуни строге међународне стандарде, овај инструмент за мерење радијалног зазора лежаја прецизно примењује стандардизована мерна оптерећења за снимање микро померања. Опремљен интелигентном ПЛЦ аутоматизацијом и сензорима високе осетљивости, обезбеђује безбедан и поуздан рад док испоручује високо поновљиве податке за истраживање и развој, контролу квалитета и сертификацију производње.

Принцип рада

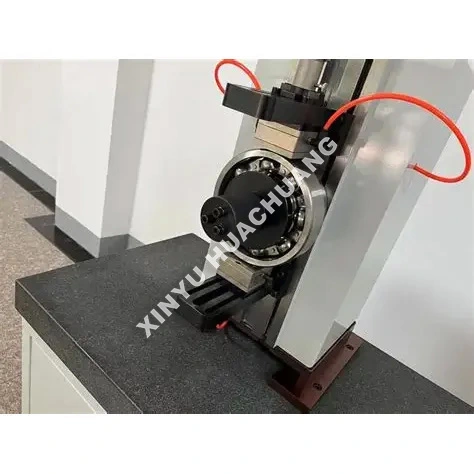

Мерни инструмент радијалног зазора лежаја ради на динамичком принципу мерења без оптерећења. Унутрашњи прстен лежаја се фиксира и ротира синхроним мотором, док се на спољашњи прстен примењује прецизно мерно оптерећење. Високоосетљиви сензори померања хватају радијално кретање котрљајућих елемената док они пролазе кроз зону оптерећења. Систем користи диференцијалне алгоритме да аутоматски елиминише геометријске грешке и израчунава прави радијални зазор без потребе за компензацијом деформација.

Које су карактеристичне предности?

● Високо прецизно мерење: Садржи врхунске индуктивне сензоре са статичком поновљивошћу од <1,5 μм и динамичком поновљивошћу од <2,5 μм.

● Аутоматско учитавање: Пнеуматско или моторизовано пуњење обезбеђује доследне, стандардизоване мерне силе, елиминишући грешке у ручном раду.

● Интелигентна обрада података: Аутоматски израчунава просечни размак, идентификује застоје у ротацији и генерише СПЦ/ЦПК статистичке извештаје.

● Робусна и безбедна конструкција: Израђена је са чврстим механичким оквиром и има аутоматску калибрацију у односу на стандардне референтне делове да би се одржала дугорочна тачност.

● Разноврсна компатибилност: Модуларно причвршћивање омогућава брзу замену ради тестирања различитих типова лежајева, од кугличних лежајева са дубоким жлебом до конусних ваљкастих лежајева.

Техничке спецификације

Где је применљиво?

● Производња лежајева: 100% инспекција квалитета на линији или ван мреже за кугличне, цилиндричне ваљкасте и конусне ваљкасте лежајеве.

● Аутомобилска и ваздухопловна индустрија: Контрола квалитета (ИКЦ) и верификација склопа за главчине точкова, мењаче и турбинске моторе.

● Прецизне машине: Избор усклађивања и упаривања зазора за вретена алатних машина високе прецизности и роботику.

● Одржавање и МРО: Процена стања и процена зазора лежајева током ремонта опреме.

Мере опреза при употреби

● Припрема узорка: Увек темељно очистите лежај да бисте уклонили средства за спречавање рђе или масноћу која би могла да утиче на микро мерење.

● Термичка равнотежа: Дозволите и инструменту и лежају да се привикну на собну температуру (20±5℃) пре тестирања.

● Правилно поравнање: Уверите се да је лежај савршено равно постављен на учвршћење да бисте спречили лажна очитавања узрокована нагибом спољашњег прстена.

● Калибрација: Покрените рутину аутоматске калибрације користећи стандардне референтне лежајеве на почетку сваке смене.

Водич за одржавање

● Свакодневно: Обришите мерне уређаје и сензорску оловку чистом крпом која не оставља длачице. Проверите пнеуматски притисак ваздуха (ако постоји) и испустите влагу из филтера.

● Недељно/месечно: Прегледајте да ли ротирајуће вретено и полуге за пуњење раде без проблема. Нанесите кап лаганог машинског уља на механичке тачке окретања према препоруци.

● Тромесечно: Извршите потпуну калибрацију система користећи сертификоване стандардне блокове за размак да бисте верификовали линеарност и тачност појачања.

● Контрола животне средине: Држите инструмент даље од тешких машина које вибрирају, јаких магнетних поља и директне сунчеве светлости да бисте одржали стабилност мерења.

Детаљи заштите након куповине

У компанији КСИНИУ ХУАЦХУАНГ, посвећени смо пружању свеобухватне и поуздане подршке након продаје како бисмо осигурали континуиран и ефикасан рад ваше опреме. Наш наменски сервисни тим је увек спреман да вам помогне.

Свеобухватна гаранција

Поносно нудимо двогодишњу гаранцију на нашу опрему. Током овог периода, пружамо бесплатне услуге одржавања и поправке за све проблеме у вези са квалитетом, осим оних узрокованих неправилним радом, неовлашћеним модификацијама или вишом силом. За опрему након двогодишњег гарантног рока, настављамо да нудимо услуге доживотног одржавања, наплаћујући само трошкове заменских делова и рада.

Механизам за брзо реаговање

Нудимо 7×24 сата професионалну инжењерску телефонску подршку. По пријему обавештења о грешци, наш технички тим ће одговорити у року од 24 сата и обезбедити одрживо решење. Ако је потребна услуга на лицу места, наши професионални инжењери ће стићи у ваш објекат у року од недељу дана. У посебним околностима када се опрема не може поправити, ми ћемо је безусловно заменити новом јединицом или обезбедити замену током двогодишњег гарантног рока, или ћемо предузети неопходне мере за враћање нормалног рада.

Често постављана питања (ФАК)

П1: Шта је радијални зазор и зашто је важан за перформансе лежаја?

О: Радијални зазор је укупна удаљеност на којој унутрашњи прстен лежаја може да се помери радијално у односу на спољашњи прстен када се не примењује спољно оптерећење. Исправан радијални зазор је критичан јер премали зазор изазива прекомерно трење, прегревање и превремени квар, док превелики зазор доводи до вибрација, буке и смањене носивости.

П2: Како функционише принцип динамичког мерења празног хода?

О: Инструмент фиксира унутрашњи прстен лежаја и ротира га преко синхроног мотора док примењује прецизно мерно оптерећење на спољашњи прстен. Високоосетљиви сензори померања хватају радијално кретање котрљајућих елемената док они пролазе кроз зону оптерећења. Диференцијални алгоритми затим аутоматски елиминишу геометријске грешке као што је заокружење, дајући праву вредност радијалног зазора.

П3: Зашто инструмент користи диференцијалне алгоритме уместо директног мерења?

О: Лежајеви имају инхерентне геометријске несавршености – благу овалност, таласастост површине и варијације у димензијама котрљајућих елемената – које могу изобличити једноставна мерења тачке. Диференцијални алгоритам хвата више тачака података око пуне ротације и математички одваја ове геометријске грешке од стварног зазора, обезбеђујући тачност мерења без потребе за компензацијом деформације.

П4: Које врсте и величине лежајева може да мери овај инструмент?

О: Инструмент прихвата кугличне лежајеве са дубоким жљебом, угаоне контактне лежајеве, цилиндричне ваљкасте лежајеве и конусне ваљкасте лежајеве у широком распону величина. Адаптери и причвршћивачи се могу конфигурисати тако да одговарају специфичним пречникима отвора лежаја и спољним пречникима, што га чини погодним и за проверу квалитета на производној линији и за лабораторијску инспекцију.

П5: Како овај инструмент подржава контролу квалитета лежајева у производњи?

О: Пружајући брза, прецизна и поновљива мерења радијалног зазора, инструмент омогућава 100% инспекцију производних серија или статистичко узорковање према ИСО 5753 и АБМА стандардима. Ово осигурава да сваки испоручени лежај испуњава наведену групу допуштења, смањујући потраживања по гаранцији и кварове на терену узроковане неправилним зазором.
